一、涂層三防漆固化方式的定義與原理

涂層三防漆是一種用于保護電子元件（如PCB線路板防水涂層三防漆）免受環(huán)境因素（如濕氣、鹽霧、灰塵、高溫等）影響的特種涂料。其防水涂層固化方式決定了涂料在涂覆后如何形成穩(wěn)定的保護膜。常見的固化方式包括：

溶劑揮發(fā)固化

室溫濕氣固化

紫外線UV固化

加熱固化

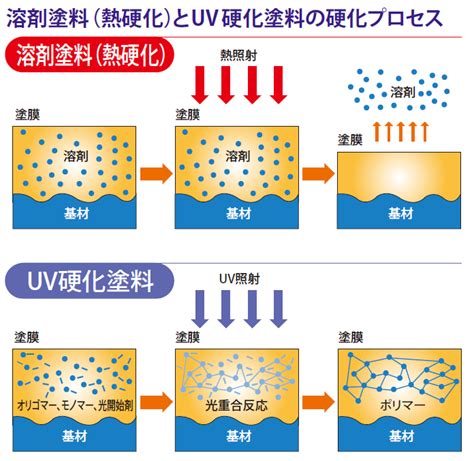

二、每種固化方式的詳細介紹

1. 溶劑揮發(fā)固化

原理：

涂層三防漆中含有一定比例的溶劑，涂覆后，溶劑在常溫或加熱條件下逐漸揮發(fā)，留下固體成分形成保護膜。固化速度取決于溶劑的種類和揮發(fā)速度。

優(yōu)點：

操作簡單，無需額外設備

適用于多種材質

成本較低

缺點：

固化時間較長，尤其在潮濕環(huán)境中

潮濕環(huán)境下可能產生氣泡或不均勻涂層三防漆

有揮發(fā)性有機化合物（VOC）排放，環(huán)保性較差

適用場景：

適用于對固化速度要求不高的場合

適合手工涂覆或小批量生產

參考依據(jù)：

溶劑揮發(fā)固化過程實質是隨著溶劑的揮發(fā)，膠體的溶度不斷增大，達到一定的強度，膠體的固化速度取決于溶劑的揮發(fā)速度。

丙烯酸類涂層三防漆通常采用溶劑揮發(fā)固化，表干時間約10~30分鐘，完全固化需24~48小時。

2. 室溫濕氣固化

原理：

涂層三防漆在常溫下與空氣中的水分發(fā)生反應，引發(fā)交聯(lián)反應，形成彈性體并逐漸固化。這種固化方式常見于有機硅類和聚氨酯類涂層三防漆。

優(yōu)點：

無需額外加熱設備，操作簡便

形成過渡層，提高附著力和硬度

無VOC排放，環(huán)保性較好

缺點：

固化速度較慢，尤其在干燥環(huán)境中

需要保持一定的濕度條件

涂層三防漆厚度受限，不適合厚膜涂覆

適用場景：

適用于對環(huán)保要求較高的場合

適合需要長期穩(wěn)定性能的電子設備

參考依據(jù)：

濕氣固化能使產品固化更透徹，也可使產品在陰影部位固化完全，通常是有機硅類產品。

有機硅涂層三防漆在常溫下表面固化需30分鐘，完全固化需24小時。

3. 紫外線UV固化

原理：

涂層三防漆中含有光敏劑，涂覆后在紫外光照射下，光敏劑吸收光能并引發(fā)聚合或交聯(lián)反應，迅速形成保護膜。

優(yōu)點：

固化速度快，可在幾秒到十幾秒內完成表干

無VOC排放，環(huán)保性好

適用于復雜形狀或高精度電子元件

適合自動化生產線

缺點：

需要專門的紫外線固化設備，投資成本較高

對紫外線敏感的材料有限制

紫外線照射不到的區(qū)域可能無法完全固化

適用場景：

適用于對生產效率要求高的場合

適合需要快速固化和環(huán)保要求的電子設備

參考依據(jù)：

UV固化可在幾秒到十幾秒表干，顏色透明，質地較硬，防化學腐蝕和耐磨性也非常好。

UV固化涂層三防漆的表干時間可在幾秒到十幾秒之間達到。

4. 加熱固化

原理：

通過加熱使涂層三防漆中的樹脂發(fā)生交聯(lián)反應，形成穩(wěn)定的保護膜。加熱溫度通常在60~80℃之間。

優(yōu)點：

固化速度較快，適合批量生產

適用于需要高溫固化的材料

可提高涂層三防漆的硬度和耐熱性

缺點：

需要加熱設備，能耗較高

對熱敏元件（如溫度敏感的芯片）可能造成損害

與UV固化相比，設備投資較高

適用場景：

適用于需要高溫固化的材料

適合對固化速度和涂層三防漆性能有較高要求的場合

參考依據(jù)：

加熱固化前將刷或噴好的板放置10分鐘左右常溫表干，這樣加溫固化的效果更理想。

涂層三防漆在加熱固化時，溫度通?？刂圃?0~80℃之間。

三、不同固化方式的對比與選擇建議

固化方式                                      優(yōu)點                                                 缺點                                                                             適用場景

溶劑揮發(fā)                           操作簡單，成本低                            固化慢，易產生氣泡                                                        手工涂覆、小批量生產

室溫濕氣                            環(huán)保，附著力好                                 固化慢，需濕度                                                              有機硅類、聚氨酯類

UV固化                            固化快，環(huán)保                                          設備成本高                                                                    高效生產、自動化

加熱固化                            固化快，性能好                         能耗高，不適合熱敏元件                                                          需要高溫固化的材料

四、總結

涂層三防漆的固化方式多種多樣，每種方式都有其獨特的優(yōu)缺點和適用場景。選擇合適的固化方式時，應綜合考慮以下因素：

生產效率：UV固化和加熱固化適合高速生產，而溶劑揮發(fā)和濕氣固化適合小批量或手工操作。

環(huán)保要求：UV固化和濕氣固化更環(huán)保，適合對環(huán)保要求高的場合。

材料特性：不同類型的涂層三防漆（如丙烯酸、有機硅、聚氨酯）適合不同的固化方式。

設備條件：是否具備紫外線固化設備或加熱設備，將直接影響固化方式的選擇。

通過合理選擇和使用不同的固化方式，可以確保電子產品的質量和性能得到有效提升，同時滿足環(huán)保和可持續(xù)發(fā)展的要求。

五、附錄：常見涂層三防漆類型與固化方式對應關系

涂層三防漆類型                             常見固化方式                                       代表產品

丙烯酸類                                 溶劑揮發(fā)、UV固化                             丙烯酸涂層三防漆

有機硅類                                 濕氣固化、加熱固化                             有機硅涂層三防漆

聚氨酯類                                 濕氣固化、加熱固化                             聚氨酯涂層三防漆

環(huán)氧樹脂類                              濕氣固化、加熱固化                         環(huán)氧樹脂涂層三防漆
